NH2-PEG-NH2，雙氨基聚乙二醇的制備
聚乙二醇[po ly(ethylene glyco l) , PEG ]具有良好的生物、血液相容性和親水性, 無免疫原性, 常用來修飾蛋白質(zhì)、多肽、酶等生化藥物和生物醫(yī)用材料。由于通過環(huán)氧乙烷或乙二醇聚合得到的PEG 端基是反應(yīng)活性較低的羥基, 只能在較激烈的條件下與其它基團(tuán)發(fā)生反應(yīng), 易破壞被修飾物, 實(shí)際應(yīng)用時(shí)常需先進(jìn)行活化。PEG 傳統(tǒng)活化方法有酯化法、氰脲酰氯法等。本文采用對(duì)甲苯磺酸酯法進(jìn)行活化, 制得分子量為4000 和10000 的雙端氨基聚乙二醇(A T 2PEG, 1) , 產(chǎn)率和轉(zhuǎn)化率高, 除端基發(fā)生改變外, 不會(huì)在PEG 分子鏈上引入其它基團(tuán), 避免影響被修飾物的活性。
供應(yīng)商：西安凱新生物科技有限公司
請(qǐng)點(diǎn)擊此處西安凱新生物科技有限公司進(jìn)入展臺(tái)查看
請(qǐng)點(diǎn)擊此處西安凱新生物科技有限公司進(jìn)入展臺(tái)查看
NH2-PEG-OH
NH2-PEG-Hydrazide
NH2-PEG-Silane
NH2-peg-Acrylates
NH2-peg-Lipoic acid
NH2-peg-Acetylthio
NH2-PEG-Nitrophenyl Carbonates (NPC)
NH2-PEG-ValericAcids
NH2-PEG-Acrylamide
NH2-PEG-Bromide(Br)
NH2-PEG-Vinylsulfone(VS)
NH2-PEG-Methacrylate(MA)
NH2-PEG-Iodoacetate(IA)
NH2-PEG-Chloride
DBCO-PEG-NH2
TCO-PEG-NH2
Tetrazine-PEG-NH2
NH2-PEG-Folate
NH2-PEG-CHEMS
1 材料和方法
1. 1 儀器與材料
V arian INOVA 500 型核磁共振儀, 溶劑CDCl3, 內(nèi)標(biāo)TM S, 測(cè)試溫度26. 0℃; V ario EL 型元素分析儀( 德國(guó)Elementar公司)。對(duì)甲苯磺酰氯[T sCl, 廣州化學(xué)試劑廠, 化學(xué)純, 用苯2石油 (60～ 90℃) (1∶20, vöv ) 重結(jié)晶1 次, 真空40℃烘干1 d ]; PEG (廣州化學(xué)玻璃試劑公司, 數(shù)均分子量分別為4000和10000, 于120℃減壓攪拌4 h)。
1. 2 合成方法

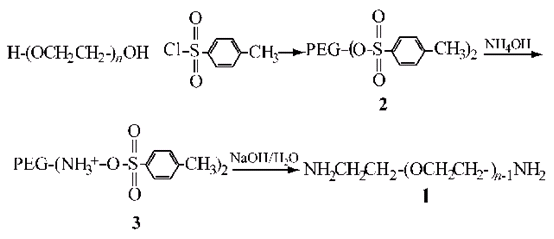

PEG 的轉(zhuǎn)氨反應(yīng)見圖1。取PEG 4 K (20g,5 mmo l) 溶于CH2Cl2 (100m l) , 加入T sCl (3. 81g,20 mmo l) 的吡啶(76 m l) 溶液, 充分混合, 室溫反應(yīng)24 h, 用3 mo löL HCl (470 m l) 萃取, 有機(jī)層加入碳酸氫鈉(5 g) 劇烈攪拌, 過濾, 濾液蒸干得白色粉末狀PEG2對(duì)甲苯磺酸酯(2) 粗品(17. 42 g, 87% )。
40℃攪拌下將2 粗品溶于THF (8. 7m l) , 將其逐滴滴至劇烈攪拌的ether)(435m l) 中, 析出沉淀后過濾,真空干燥得2 純品(16. 01 g) , 連同25%～ 28% 氨水(160 m l) 置250 m l 耐壓容器中, 于140℃密閉反應(yīng)6 h 后冷至室溫, 用CH2Cl2 (160 m l) 萃取, 向有機(jī)層[ 約140 m l, 含PEG2對(duì)甲苯磺酸銨鹽(3) ] 中加入1 mo löLNaOH 水溶液(140 m l) ,攪拌2 h 后靜置,
分出有機(jī)層, 水洗至中性, 蒸干后即得A T 2PEG4K12. 25 g。同法進(jìn)行PEG 10 K 的轉(zhuǎn)氨反應(yīng)。采用酸堿滴定法測(cè)定PEG 的端羥基濃度和1的端氨基濃度[ 8 ]。分別取PEG、2、3 及1, 用適量THF 溶解, 加入ether)后析出沉淀, 過濾后于30℃真空干燥。如此重復(fù)3 次, 得到的樣品進(jìn)行1HNMR 檢測(cè)和元素分析, 計(jì)算氨基的摩爾數(shù)及羥基轉(zhuǎn)為氨基的反應(yīng)轉(zhuǎn)化率。
Boc-NH-PEG-NH2
Boc-NH-PEG-COOH
Boc-NH-PEG-MAL
Boc-NH-PEG-NHS
Boc-NH-PEG-N3
Boc-NH-PEG-Alkyne
Boc-NH-PEG-SH
Boc-NH-PEG-Biotin
Boc-NH-PEG-CHO
Boc-NH-PEG-OPSS
Boc-NH-PEG-Hydrazide
Boc-NH-peg-silane
Boc-NH-peg-Acrylates
Boc-NH-peg-Lipoicacid
Boc-NH-peg-Tosylate
Boc-NH-peg-Acetylthio
Boc-NH-PEG-Aminooxy
Boc-NH-PEG-NitrophenylCarbonates (NPC)
Boc-NH-PEG-SAS
Boc-NH-PEG-SC
Boc-NH-PEG-SCM
Boc-NH-PEG-SG
Boc-NHPEG-SS
Boc-NH-PEG-SVA
Boc-NH-PEG-Epoxides
Boc-NH-PEG-ValericAcids
Boc-NH-PEG-Acrylamide
Boc-NH-PEG-Bromide(Br)
Boc-NH-PEG-Vinylsulfone(VS)
Boc-NH-PEG-Methacrylate(MA)
2 結(jié)果與討論
2. 1PEG 酯化反應(yīng)

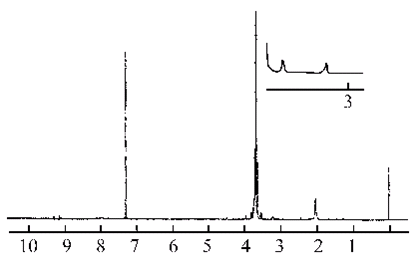

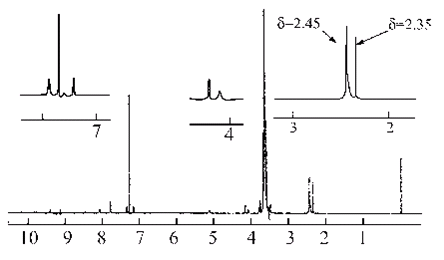

2 的1HNMR 譜(圖2) 中出現(xiàn)了苯環(huán)的芳香質(zhì)子(D7. 15, d, 甲基鄰位的芳香質(zhì)子; D 7. 34, d, 甲基間位的芳香質(zhì)子) ; D 7. 80, d, 可能是雜質(zhì)鋒; D2. 45 為甲基單峰; 重復(fù)單元- CH2 -CH2 - O - 的亞甲基質(zhì)子(D 3.65,m ) ; 生成的新鍵(- CH2-CH2 - O TS) 中與硫酸酯基相連的亞甲基質(zhì)子(D4.15, t) 等特征吸收峰, 說明PEG 的端羥基確實(shí)發(fā)生了對(duì)甲苯磺酸酯化反應(yīng)。
2. 23 的生成
2 與氨水反應(yīng)不同時(shí)間后所得產(chǎn)物的元素分析結(jié)果見圖3。由圖3 可見, 6 h 后氨基轉(zhuǎn)化率基本不變。高溫高壓下, 2 極易和氨水反應(yīng)生成3, 隨著溫度上升, 反應(yīng)速率增加, 但對(duì)耐壓容器的要求也提高。為得到較高的反應(yīng)速率和轉(zhuǎn)化率又不致使成本過高,本實(shí)驗(yàn)選擇反應(yīng)溫度為140℃, 反應(yīng)時(shí)間為6 h。
2. 31 的合成
3 經(jīng)N aOH 堿洗生成氨基游離的1。反應(yīng)液用大量水洗至中性。A T 2PEG4K 的1HNMR 譜見圖4。
圖4AT-PEG4K 的1HNMR 圖譜
除D 3. 65 處仍保留- CH2 - CH2 - O - 中的亞甲基質(zhì)子峰外, 在D 3. 17 和D 3. 48 處分別出現(xiàn)了生成的新鍵(NH2- CH2 - CH2 - O - ) 中與端氨基相連的亞甲基質(zhì)子峰及與氧相連的亞甲基質(zhì)子峰。酸堿滴定及元素分析法測(cè)得不同分子量PEG的端羥基濃度、活化后端氨基濃度及轉(zhuǎn)化率見表1。對(duì)甲苯磺酸酯法活化PEG 后, 端氨基的轉(zhuǎn)化率均較高, 當(dāng)PEG 的分子量為4000 時(shí), 甚至可達(dá)92. 8%(元素分析法)。PEG4K 比PEG10K 的端羥基轉(zhuǎn)化率高, 可能的原因是: 分子量小的聚合物更易溶解,
Fmoc-NH-PEG-COOH
Fmoc-NH-PEG-MAL
Fmoc-NH-PEG-NHS
Fmoc-NH-PEG-N3
Fmoc-NH-PEG-Alkyne
Fmoc-NH-PEG-SH
Fmoc-NH-PEG-Biotin
Fmoc-NH-PEG-CHO
Fmoc-NH-PEG-OPSS
Fmoc-NH-PEG-Hydrazide
Fmoc-NH-peg-silane
Fmoc-NH-peg-Acrylates
Fmoc-NH-peg-Lipoicacid
Fmoc-NH-peg-Tosylate
Fmoc-NH-peg-Acetylthio
Fmoc-NH-PEG-Aminooxy
Fmoc-NH-PEG-NitrophenylCarbonates (NPC)
Fmoc-NH-PEG-SAS
Fmoc-NH-PEG-SC
Fmoc-NH-PEG-SCM
Fmoc-NH-PEG-SG
Fmoc-NHPEG-SS
Fmoc-NH-PEG-SVA
Fmoc-NH-PEG-Epoxides
Fmoc-NH-PEG-ValericAcids
Fmoc-NH-PEG-Acrylamide
Fmoc-NH-PEG-Bromide(Br)
