一、概述
      全自動過濾機(Y型刷式自清洗過濾器)廣泛適用于建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業的循環或非循環冷卻水系統、熱交換系統、中央空調系統、集中供暖系統、熱水鍋爐系統等，分別用來保護冷卻設備、熱交換裝置、空調器、鍋爐等。
     全自動過濾機(Y型刷式自清洗過濾器)控制方式分壓差控制、定時控制、手動控制，三種控制方式互鎖。

1、壓差控制：控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾機過濾同時進行清洗排污，整個清洗過程將持續幾十秒。當壓差值小于設定值時，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作準備。

2、定時控制：用戶根據實際情況自行設置過濾時間和排污時間，全自動過濾機將按照設定的過濾時間和排污時間循環工作。

3、手動控制：將操作面板上的手動/自動選擇開關撥到手動位置，過濾機進行排污。

二、性能點

1、通用廣泛的Y型結構設計，適用于傳統工藝布局。

2、電力驅動，系統承壓能力。

3、精度壓差控制設計、時間控制、手動控制清洗。

4、過濾單元結構設計，堅固耐用。過濾精度從100至3000微米可選，過濾面積大，納污量，用戶可根據實際情況定制。

5、獨的清洗設計實現低負載、低水頭、均勻排污。刷式清洗，清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。

6、相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長。

7、設有電機過載保護，可保護電機。

8、兩次清洗時間間隔較長，具有在清洗排污時不間斷供水的點，清洗時間短，排污耗水量少。

9、拆卸、安裝、維護簡便易操作。

10、電控箱面板方向可滿足用戶要求隨意調節?？刂骑@示界面人性化設計，操作非常簡便，無需人員進行操作指導。

11、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性。

三、技術參數

1、流量范圍： 40~2400 m³/h

2、過濾精度： 100~3000 μ m

3、工作壓力： 0.1~1.6 Mpa

4、壓力損失： ≤0.016 Mpa

5、排污閥口徑： DN40 mm

6、排污時間： 10~60 S

7、排污耗水量： ＜1

8、適用溫度： ≤85 ℃

9、電源： 交流三相380V/50Hz

10、控制界面： 數顯、旋鈕、開關

11、濾網類型： 不銹鋼楔形網、編織網可選

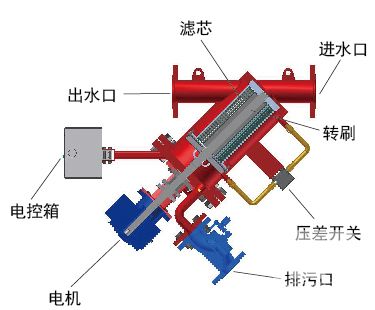

四、結構示意圖
