美國OLYMPUS奧林巴斯探頭
奧林巴斯直探頭/美國泛美單晶/雙晶縱波直探頭
接觸式探頭
接觸式探頭是一種可與被檢工件直接接觸的單晶縱波探頭。
優勢
• ZUI利WC-5防磨板增加了這種探頭的耐用性、抗裂性及防磨性。
• 所有這類探頭都可用于檢測面粗糙的工業部件。
• 具有與大多數金屬匹配的近似聲阻抗。
• 可用于檢測多種材料。
應用
• 垂直聲束缺陷探測和厚度測量。
• 分層缺陷的探測和定量。
• 材料特性評價和聲速測量。
• 檢測平板、坯材、棒材、鍛件、鑄件、擠壓成形件及多種其它金屬與非金屬部件。
• 可在50°C（122°F）的高溫下持續使用。
指尖接觸式
• 大于6毫米（0.25英寸）的探頭帶有凸節，便于抓取。
• 303不銹鋼外殼。
• 薄外形的特點便于檢測難于接觸到的表面。
• 根據客戶的要求，可免費提供用于方便抓取探頭的可拆裝塑料套筒。6毫米（0.25英寸）套筒的工件編為CAP4；3毫米（0.125英寸）套筒的工件編號為CAP8。
• 探頭舒適套筒的設計目的是便于操作人員在帶了手套時抓取和握持探頭。
• 303不銹鋼外殼。
• 大直徑晶片增加了聲能，擴展了覆蓋區域。
• 標準連接器類型為直角BNC（RB），也可以是平直BNC（SB）。
頻率 | 標稱 晶片尺寸 | 探頭工件編號 | |
MHz | 英寸 | 毫米 | ACCUSCAN-S | VIDEOSCAN | |
0.1 | 1.5 | 38 | — | V1011 | |
0.25 | 1.5 | 38 | — | V1012 | |
0.5 | 1.5 | 38 | A189S-RB | V189-RB | |
1.125 | 29 | A191S-RB | V191-RB | |
1 | 25 | A101S-RB | V101-RB | |
1 | 1.5 | 38 | A192S-RB | V192-RB | |
1.125 | 29 | A194S-RB | V194-RB | |
1 | 25 | A102S-RB | V102-RB | |
0.75 | 19 | A114S-RB | V114-RB | CENTRASCAN |
0.5 | 13 | A103S-RB | V103-RB | C103-SB |
2.25 | 1.5 | 38 | A195S-RB | V195-RB | |
1.125 | 29 | A197S-RB | V197-RB | |
1 | 25 | A104S-RB | V104-RB | |
0.75 | 19 | A105S-RB | V105-RB | |
0.5 | 13 | A106S-RB | V106-RB | |
0.25 x 1 | 6 x 25 | A188S-RB* | — | |
3.5 | 1 | 25 | A180S-RB | V180-RB | |
0.75 | 19 | A181S-RB | V181-RB | |
0.5 | 13 | A182S-RB | V182-RB | |
5 | 1 | 25 | A107S-RB | V107-RB | |
0.75 | 19 | A108S-RB | V108-RB | |
0.5 | 13 | A109S-RB | V109-RB | |
7.5 | 0.5 | 13 | A120S-RB | V120-RB | |
10 | 0.5 | 13 | A111S-RB | V111-RB | |
*根據ASTM標準的A-418。
磁性固定接觸式
• 繞探頭外殼的磁性環可將探頭穩固在鐵性材料上。
• 具有與Videoscan系列探頭相似的寬帶性能
頻率 | 標稱晶片尺寸 | 工件編號 |
MHz | 英寸 | 毫米 |
5 | 0.5 | 13 | M1042 |
0.25 | 6 | M1057 |
10 | 0.5 | 13 | M1056 |
0.25 | 6 | M1054 |
15 | 0.25 | 6 | M1055 |
注意：以上所有磁性固定接觸式探頭都帶有平直Microdot 連接器。

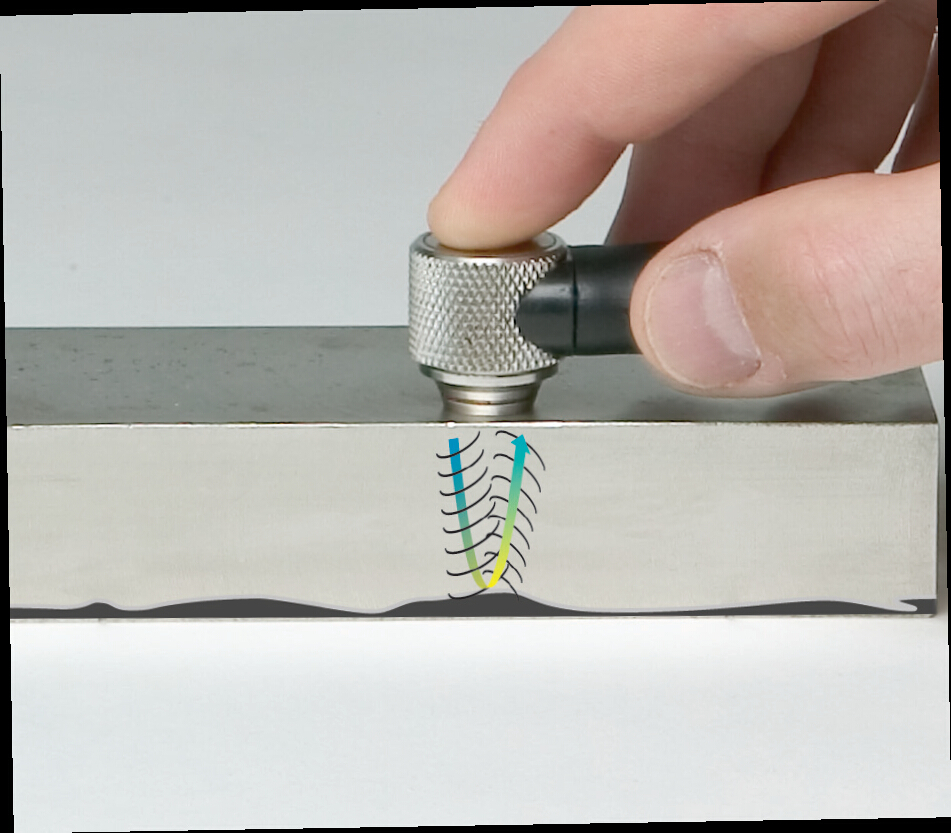

雙晶探頭
雙晶探頭在同一個外殼中裝有由隔音屏障分開的兩個晶片。一個晶片發射縱波，另一個晶片作為接收器接收聲波。
優勢
• 改進了近表面的分辨率。
• 避免了高溫應用所需的多延遲塊。
• 在粗糙或彎曲表面上的耦合效果好。
• 減少了粗晶?；蛞咨⑸洳牧现械闹苯臃聪蛏⑸湓胍?。
• 將低頻單晶探頭的穿透性能與高頻單晶探頭的近表面分辨率性能結合在一起。
• 可與曲面工件外形相吻合，緊貼在工件的表面。
應用
• 剩余壁厚測量。
• 腐蝕/侵蝕監控。
• 焊縫覆蓋和覆層的粘膠/脫膠檢測。
• 探測鑄件和鍛件中的多孔性、夾雜物、裂紋及分層等缺陷。
• 探測螺栓或其它圓柱形部件中的裂紋。
• 等于或小于5.0 MHz的探頭可承受的ZUI高溫度為425°C（800°F）；7.5 MHz和10 MHz的探頭可承受的ZUI高溫度為175°C（350°F）。表面溫度在90°C（200°F）到425°C（800°F）的情況下，建議使用的占空因數為多10秒鐘接觸，然后進行少1分鐘的空氣冷卻（不適用于袖珍*雙晶）。
齊頭外殼雙晶
• 金屬防磨環延長了探頭的壽命。
• 在探頭面需要重做表面處理時，防磨指示器會提供參考信息。
• 滾花，303不銹鋼外殼。
• 可更換線纜的設計（備有帶應變泄落功能的特殊雙線纜）。
頻率 | 標稱 晶片尺寸 | 探頭 工件編號 |
MHz | 英寸 | 毫米 |
1 | 0.50 | 13 | DHC703-RM |
2.25 | 0.50 | 13 | DHC706-RM |
0.25 | 6 | DHC785-RM |
5 | 0.50 | 13 | DHC709-RM |
0.25 | 6 | DHC711-RM |
10 | 0.25 | 6 | DHC713-RM |
復合晶片齊頭外殼雙晶
頻率 | 標稱 晶片尺寸 | 探頭 工件編號 |
MHz | 英寸 | 毫米 |
2.25 | 0.50 | 13 | CHC706-RM |
齊頭外殼雙晶探頭的線纜
線纜工件編號 | 適用的連接器類型 |
BCMD-316-5F | 雙線BNC到Microdot |
L1CMD-316-5F | 雙線大LEMO 1到Microdot |
LCMD-316-5F | 雙線小LEMO 00到Microdot |
指尖雙晶
• 滾花外殼，除了6毫米（0.25英寸）晶片尺寸的探頭。
• 高強度柔韌的1.8米（6英尺）密封線纜（適用于BNC或大LEMO 1連接器）。
頻率 | 標稱 晶片尺寸 | 探頭 工件編號 |
BNC MHz | 英寸 | 毫米 | 適用的連接器 | 適用的大LEMO連接器 |
1 | 0.75 | 19 | D714-RP | D714-RPL1 |
0.50 | 13 | D703-RP | D703-RPL1 |
2.25 | 0.75 | 19 | D705-RP | D705-RPL1 |
0.50 | 13 | D706-RP | D706-RPL1 |
0.375 | 10 | D771-RP | D771-RPL1 |
0.25 | 6 | D785-RP | D785-RPL1 |
3.5 | 0.75 | 19 | D781-RP | D781-RPL1 |
0.50 | 13 | D782-RP | D782-RPL1 |
0.375 | 10 | D783-RP | D783-RPL1 |
0.25 | 6 | D784-RP | D784-RPL1 |
5 | 0.75 | 19 | D708-RP | D708-RPL1 |
0.50 | 13 | D709-RP | D709-RPL1 |
0.375 | 10 | D710-RP | D710-RPL1 |
0.25 | 6 | D711-RP | D711-RPL1 |
7.5 | 0.50 | 13 | D720-RP | D720-RPL1 |
0.25 | 6 | D721-RP | D721-RPL1 |
10 | 0.50 | 13 | D712-RP | D712-RPL1 |
0.25 | 6 | D713-RP | D713-RPL1 |
擴展范圍雙晶
• 這種探頭的淺屋頂角為探測鋼材料中深度為19毫米（0.75英寸）或更深位置的較深缺陷、底面及其它射體提供了更大的靈敏度。
• 用于不能使用延遲塊探頭的高溫測量應用。
• 1.8米（6英尺）帶BNC連接器的高強度柔韌的密封線纜。
頻率 | 標稱 晶片尺寸 | 屋頂角 | 探頭 工件編號 |
MHz | 英寸 | 毫米 | (°) |
2.25 | 1 | 25 | 0 | D7079 |
0.5 | 13 | 0 | D7071 |
0.5 | 13 | 1.5 | D7072 |
0.5 | 13 | 2.6 | D7074 |
0.5 | 13 | 3.5 | D7073 |
5 | 1 | 25 | 0 | D7080 |
0.5 | 13 | 0 | D7075 |
0.5 | 13 | 1.5 | D7076 |
0.5 | 13 | 2.6 | D7078 |
0.5 | 13 | 3.5 | D7077 |
袖珍*雙晶
• 可為曲面檢測提供更好的耦合效果。
• 探頭薄外形的特點使其更容易進入到狹小的空間。
• 所能承受的ZUI高溫度為50°C（122°F）。
頻率 | * 直徑 | 標稱 晶片尺寸 | 探頭 工件編號 |
MHz | 英寸 | 毫米 | 英寸 | 毫米 |
5 | 0.2 | 5 | 0.15 | 3.8 | MTD705 |
袖珍*雙線纜
• 用于所有探傷儀的可更換線纜線纜
工件編號 | 適合的連接器類型 |
BCLPD-78-5 | 雙線BNC到Lepra/Con |
L1CLPD-78-5 | 雙線大LEMO 1到Lepra/Con |
LCLPD-78-5 | 雙線小LEMO 00到Lepra/Con |
