摘要:NHR-1100A-27-0/2/P-A控制儀使用說明書NHR-1100A-27-X/2/P-A數字控制儀使用說明.
概述
1.NHR-1100系列簡易型單回路顯示控制儀采用模塊化結構，結構簡單、操作方便、性?xún)r(jià)比高，適用于塑料、食品、包裝機械等行業。
2.單路輸入，雙屏LED數碼顯示。
3.具備33種信號輸入類型，用戶可根據需求任意設置輸入類型，測量精度為0.3％FS 。
4.NHR-1100型號的熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃；NHR-1104型號的信號分辨率為1℃。
5.具備上下限報警功能，帶LED報警燈指示。
6.帶DC24V配電輸出，為現場變送器配電。
7.輸入、輸出、電源、通訊相互之間采用光電隔離技術。
8.具備多種外形尺寸及樣式供用戶選擇。
9.參數設定密碼鎖定，參數設置斷電保存。
10.具有電壓、電流變送輸出信號可選。
11.支持RS485通訊接口，采用標準MODBUS RTU通訊協議。
| 儀表面板 NHR-1100A-27-0/2/P-A單通道數顯控制儀 | |||||||||||||||||
| |||||||||||||||||

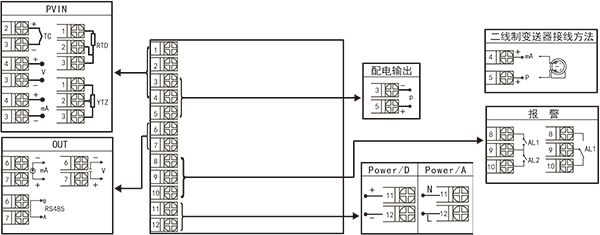

 儀表接線圖 | |||||||||||||||||
| |||||||||||||||||
| 儀表選型 | ||||||||||||||||||||||||||||||||||||||||
NHR-1100□-□-□/□/□( )-□-( )簡易型數字顯示控制儀 ① ② ③ ④ ⑤ ⑥ ⑦ NHR-1104□-□-□/□/□( )-□-( )簡易型數字顯示控制儀，1℃分辨率 ① ② ③ ④ ⑤ ⑥ ⑦ | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
| 備注 | ||||||||||||||||||||||||||||||||||||||||
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型。
2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。
4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-1100A-27-0/2/P(24)-A
例2：NHR-1104C-02-0/X/X-D
NHR-1100A-17-D1/2/P-A
NHR-1100A-27-D1/2/P-A
NHR-1100A-55-D1/2/P-A
