B&K通用低頻測量加速度計4382-V使用的壓電元件

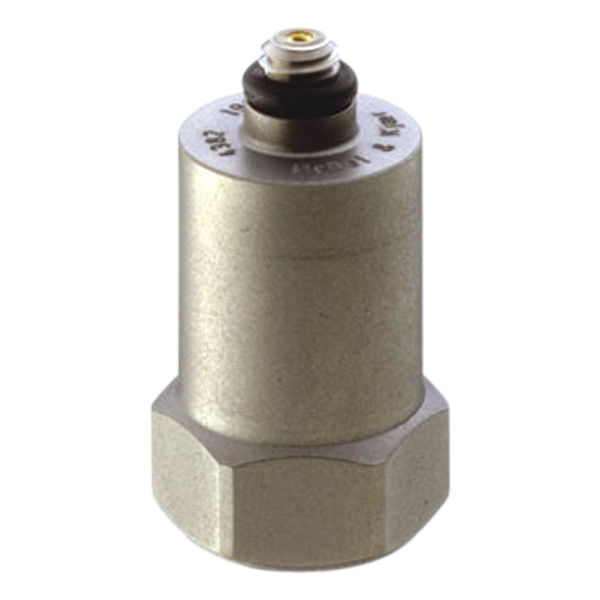

4382型是一種帶頂部接頭的壓電式DeltaShear®、 Unigain®加速度計。4382型有用于輸出的10-32 UNF接口，可通過10-32 UNF鋼螺柱安裝在物體上。
使用場景
- 常規用途
- 高靈敏度
- 低聲級、低頻率測量
- 振動測試與分析
特點
這種壓電式加速度計可作為電荷源。其靈敏度用電荷每單位加速度（pC/g）表示。
DeltaShear設計涉及三個壓電元件和三個振塊，它們排列在三角形中心柱周圍的三角形配置中。該夾緊環對壓電元件進行預加應力，以保證高線性度。在外殼和夾緊環之間集電荷。使用的壓電元件是PZ 23鋯鈦酸鉛元件。外殼的材質為鈦。
校準
在校準圖中給出的靈敏度是在159.2Hz頻率和10g加速度的情況下測量的。對于99.9%置信度，出廠校準精度為±2%。
